镀锌螺旋风管

镀锌螺旋风管是指用于宾馆、商场、纺织、化纤、石油化工、机械制造、仪表、电子、医药、烟草、食品、医疗、仓储、写字楼以及地铁、人防、地下室等工程的送风、排风、排烟管道。其厚度及规格根据要求可变，通常在连接的时候，镀锌螺旋风管两端总是外接于配件。

一、结构：

镀锌螺旋风管的厚度及规格根据要求可变，通常在连接的时候，镀锌螺旋风管两端总是外接于配件（如弯头、变径）。一般情况下，两端没有凹槽并带密封圈。

结构图样：

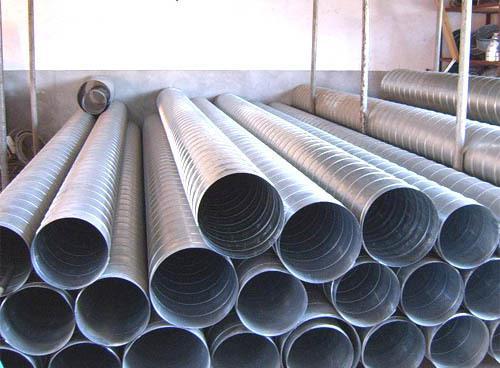

   镀锌螺旋风管外观图     镀锌螺旋风管风量阻力图

二、技术参数：

1、材质：镀锌板；

2、、管径：Ø80-Ø2000mm；

3、厚度：0.5-2.0mm；

4、镀锌螺旋风管长度：常规4m/节（可按要求定制)。

三、优点：

1、强度高、阻力小、密封性能好、外形美观、安装简单、使用寿命长；

2、使用的原材料均为本钢产镀锌钢板；

3、内外壁光滑，风道阻力小，送排风时不产生二次噪声，降低能耗，节约运行费用；

4、可现场制作、可切割、可钻孔、可开洞、安装简单，省工省时，缩短工期；

5、镀锌螺旋风管安装完工后不需要维护，减少维护经费。

四、适用范围：

镀锌螺旋风管广泛应用于宾馆、商场、纺织、化纤、石油化工、机械制造、仪表、电子、医药、烟草、食品、医疗、仓储、写字楼以及地铁、人防、地下室等工程的送风、排风、排烟管道 [3]。

五、安装规定

1、镀锌螺旋风管水平安装，直径或长边尺寸小于等于400mm，间距不应大于4m；大于 400mm，不应大于3m。螺旋镀锌螺旋风管的支、吊架间距可分别延长至5m 和3.75m；对于薄钢板法兰的镀锌螺旋风管，其支、吊架间距不应大于3m。

2、镀锌螺旋风管垂直安装，间距不应大于4m，单根直管至少应有2 个固定点。

3、镀锌螺旋风管支、吊架宜按国标图集与规范选用强度和刚度相适应的形式和规格。对于直径或边长大于2500mm 的*宽、*重等特殊镀锌螺旋风管的支、吊架应按设计规定。

4、支、吊架不宜设置在风口、阀门、检查门及自控机构处，离风口或插接管的距离不宜小于200mm。

5、当水平悬吊的主、干镀锌螺旋风管长度*过20m 时，应设置防止摆动的固定点，每个系统不应少于1 个。

6、吊架的螺孔应采用机械加工。吊杆应平直，螺纹完整、光洁。安装后各副支、吊架的受力应均匀，无明显变形。镀锌螺旋风管或空调设备使用的可调隔振支、吊架的拉伸或压缩量应按设计的要求进行调整。

7、抱箍支架，折角应平直，抱箍应紧贴并箍紧镀锌螺旋风管。安装在支架上的圆形镀锌螺旋风管，应设托座和抱箍，其圆弧应均匀，且与镀锌螺旋风管外径相一致。

8、检查数量：按数量抽查10%，不得少于1 个系统。

9、检查方法：尺量、观察检查。
