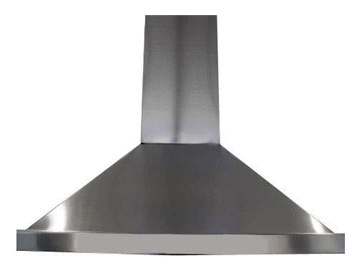

集气罩

一、形式：

（1）按罩口气流流动方式分为：吸气式和吹吸式；

（2）按集气罩与污染源的相对位置及适用范围，吸气式集气罩分为：密闭罩、排气柜、外部集气罩、接受式集气罩等。

二、密闭罩：

定义：将污染源的局部或整体密闭起来，在罩内保持一定负压，可防止污染物的任意扩散。

特点：所需排风量*小，控制效果*好，且不受室内气流干扰，设计中应优先选用。

结构形式：局部密闭罩、整体密闭罩、大容积密闭罩。

1、局部密闭罩：

特点：体积小，材料消耗少，操作与检修方便；

适用：产尘点固定、产尘气流速度较小且连续产尘的地点。

2、整体密闭罩：

特点：容积大，密闭性好。

适用：多点尘源、携气流速大或有振动的产尘设备。

3、大容积密闭罩：

特点：容积大，可缓冲产尘气流，减少局部正压，设备检修可在罩内进行。

适用：多点源、阵发性、气流速度大的设备和污染源。

三、排气柜：

结构形式：

A、排气口在操作口对面，操作口气流分布较均匀，有害气体外逸的可能性较小。

B、排气口设在柜顶，操作口上部形成较大进气流速，而下部进气流速较小，气柜内易形成涡流，可能造成有害气体外逸。

C、在对面和顶部同时设置排气口。

四、外部气罩：

定义：通过罩的抽吸作用，在污染源附近把污染物全部吸收起来的集气罩。

特点：结构简单，制造方便；但所需排风量较大，且易受室内横向气流的干扰，捕集效率较低。

常见形式：顶吸罩、侧面吸罩、底吸罩、槽边吸气罩。

五、接受式排气罩：

定义：接受由生产过程（如热过程、机械运动过程）中产生或诱导出来的污染气流的一种排气罩。

特点：罩口外的气流运动不是由于罩子的抽吸作用，而是由于生产本身过程产生。

类型：a.低悬罩（罩口高度<1.5 A^1/2） b.高悬罩（罩口高度>1.5A^1/2
