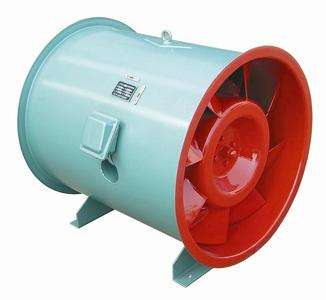

SWF型混流式风机

混流（斜流）风机，风压系数比轴流风机高，流量系数比离心风机大，用在风压和流量都“不大不小”的场合。它填补了轴流风机和离心风机之间的空白。同时具备安装简单方便的特点。

混流式风机结合了轴流式和离心式风机的特征，外形看起来更像传统的轴流式风机。机壳可具有敞开的入口，但更常见的情况是，它具有直角弯曲形状，使电机可以放在管道外部。排泄壳缓慢膨胀，以放慢空气或气体流的速度，并将动能转换为有用的静态压力。

【SWF（B）】系列低噪节能混流通风机是介于轴流式和离心式通风机之间的一种新型风机，具有离心式风机的高压力，轴流风机的大流量，效率高，节能好，噪声低，安装方便等特点。风机设计新颖，结构紧凑，体积小，重量轻，易安装，转速小于2000r/min，噪声低于75dB(A)，风机联接管道和安装在空调箱内时，噪声小于70dB(A)。低压离心风机，广泛用于工业，民用建筑通风除尘等。

一、结构特性：

风机主要有叶轮、机壳、进口集流器、导流片、电动机等部件组成。叶轮采用有子午加速特点的扭曲平板焊接在轮毂上。经动平衡校验，*速试验，有良好的空气动力性能。机壳采用圆形，与消音功能的集风器联接成整体。出口装有导流片，具有良好的气流分布，压力稳定。

二、用途：

HL3－2A【SWF（B）】系列混流通风机广泛用于隧道、地下车库、高级民用建筑、冶金、厂矿等场所的通风换气及消防高温排烟，HL3－2A【SWF（B）】系列风机输送气体温度不得*过80℃，特殊环境可选用防暴型混流风机。

三、性能选择：

风机的性能是*高效率范围内的性能，按流量分为五个特点，选用时按性能表为准，风机合格品性能在额定流量下全压值不*过±5%。性能选用表是标准状态下的性能，标准状态大气压101325Pa，t=20相对温度Ψ=50%空气状态，风机安装方式可分为立式或卧式。

四、温度偏高：

轴承温度*标，是轴承损坏的主要原因之一。引起轴承温度偏高的主要原因有以下几点：

（1）润滑质量不良。润滑的目的，是使动静部分不直接接触产生摩擦，而形成固体与液体之间的摩擦。如果润滑油数量不足或质量不良，会使动静部分直接摩擦发热，或热量不能通过润滑油带走，而使轴承温度升高。

（2）滚动轴承装配质量不良。如内套与轴的紧力不够，外套与轴承座间隙过大或过小。

（3）轴承质量不良。滑动轴承刮研质量不良，乌金接触不好或脱胎；滚动轴承滚动体面有裂纹、碎裂、剥落等，都会破坏油膜的稳定性与均匀性，面使轴承发热。

（4）密封毛毡过紧而发热。

（5）轴承振动过大而承受冲击负载，严重影响润滑油膜的稳定性。

（6）轴承冷却水量不足或中断，影响热量的带出，而使轴承温度升高。
