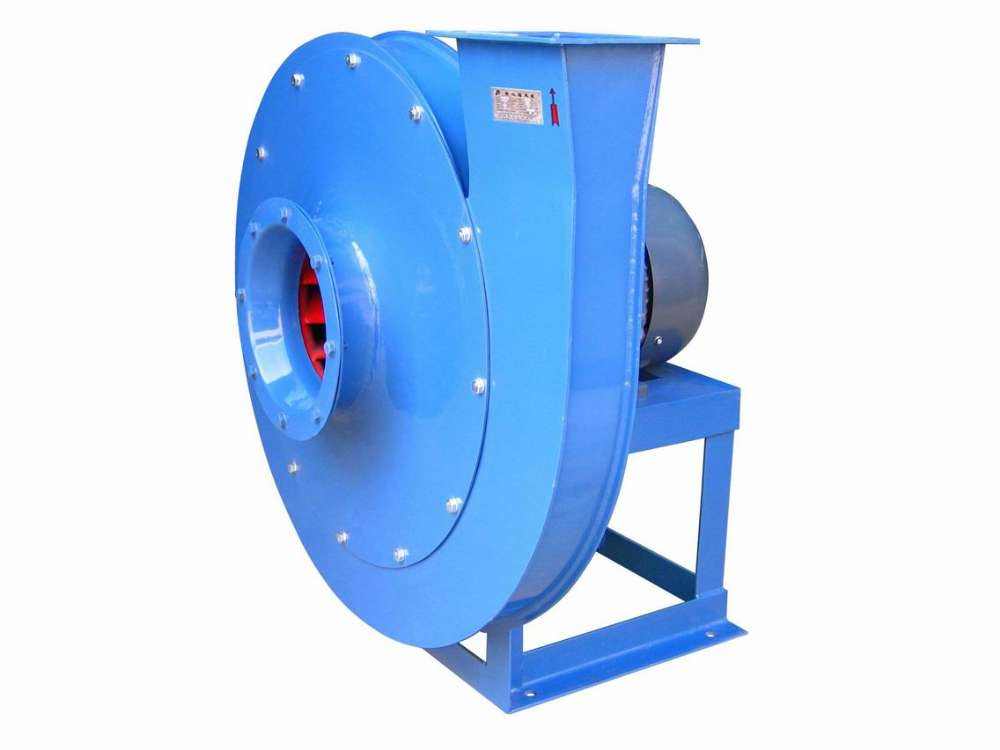

9-19A型高压离心风机

9-19离心通风机是一款离心风机，工作原理和离心风机一样，目前被广泛用于输送物料，其特点是属于小流量、高风压，抽风，送风效果好，目前市场上大部分生产厂家生产的有A式和D式两种系列，A式是直接式电机传动，D式是联轴器传动。

一、通风机用途：

一般用于喷涂、电镀、无线电、蓄电池、玻璃制造等行业的高压强制通风抽风，也可广泛用于输送物料、输送气体。

二、使用条件：

1、输送的介质要求：输送的介质应无腐蚀性、不易燃易爆、不含粘性物质、介质中所含尘土及硬质颗粒不大于150mg/m3。

2、介质温度：一般不*过50℃（*高不*过80℃）

三、结构形式：

1、9-19离心通风机为单吸入式，采用前弯型叶轮。

2、根据叶轮的旋转方向不同，风机可制成右旋和左旋两种旋向。从电机一端正视，叶轮顺时针旋转为右旋风机，以“右”表示；逆时针旋转为左旋风机，以“左”表示。

3、9-19离心通风机的出风口角度可制作成0°、45°、90°、135°、180°、225°共6种角度。我公标准产品为0°、45°、90°三种，其余角度可根据用户需要制作。

4、9-19离心通风机的传动方式为A/D两种：

A式：电机直联传动，结构紧凑、维护简单。机号3.5~6.3#采用此种传动方式

D式：联轴器传动，结构形式为连体式：即把风机、传动组和电机全部装配在同一个刚性底座上，从而减小了客户有安装难度，极大的缩短现场安装、调试的工期。7.1#及以上机号采用此用种传动方式。
